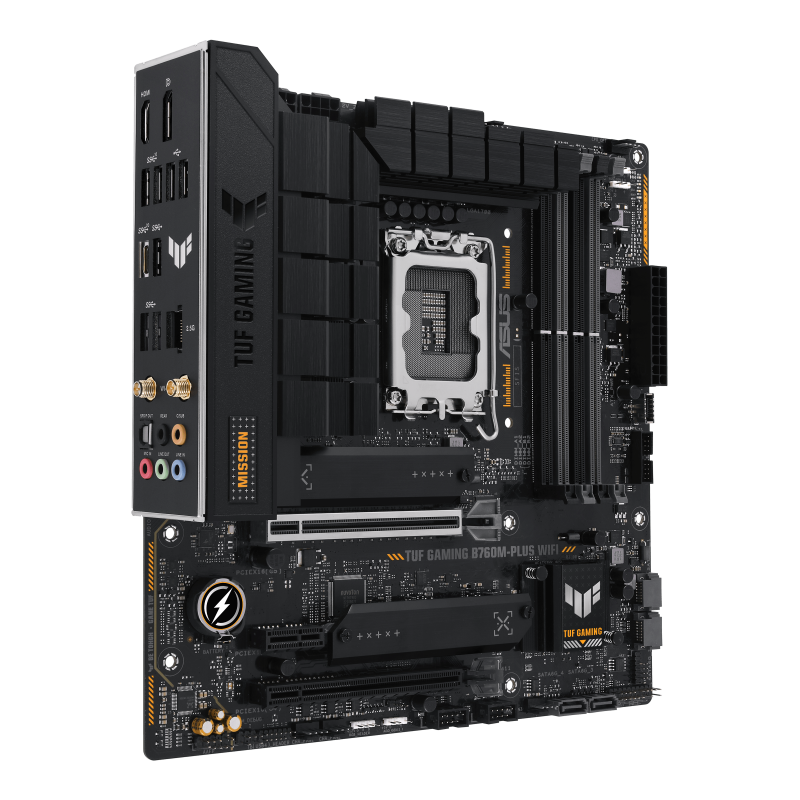

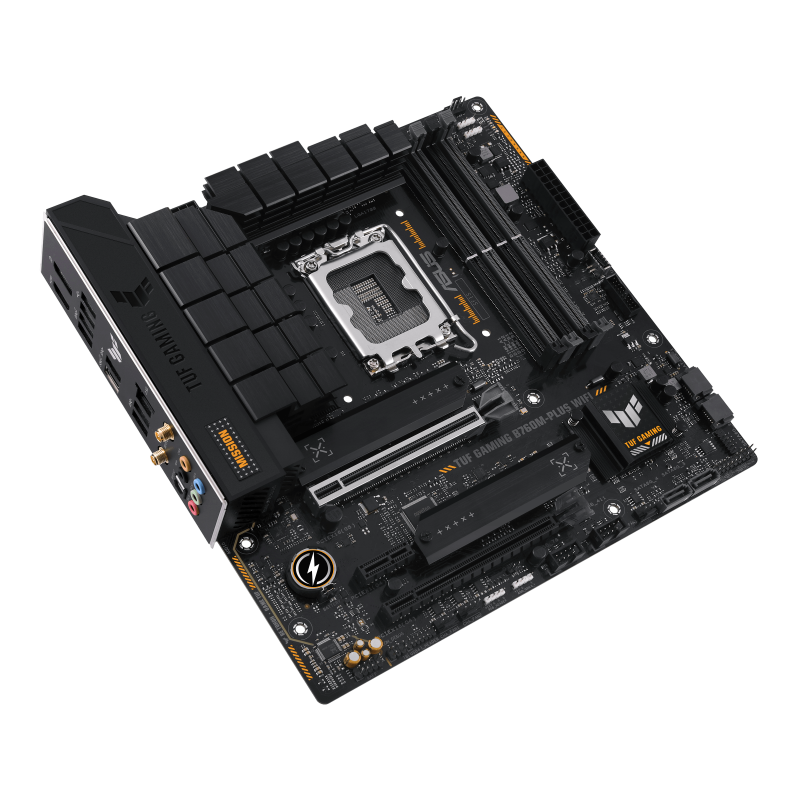

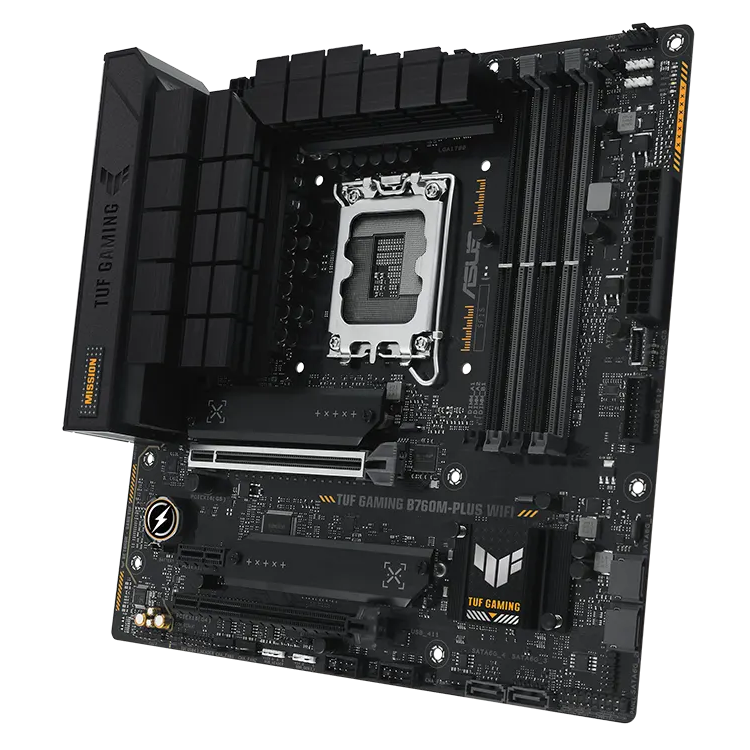

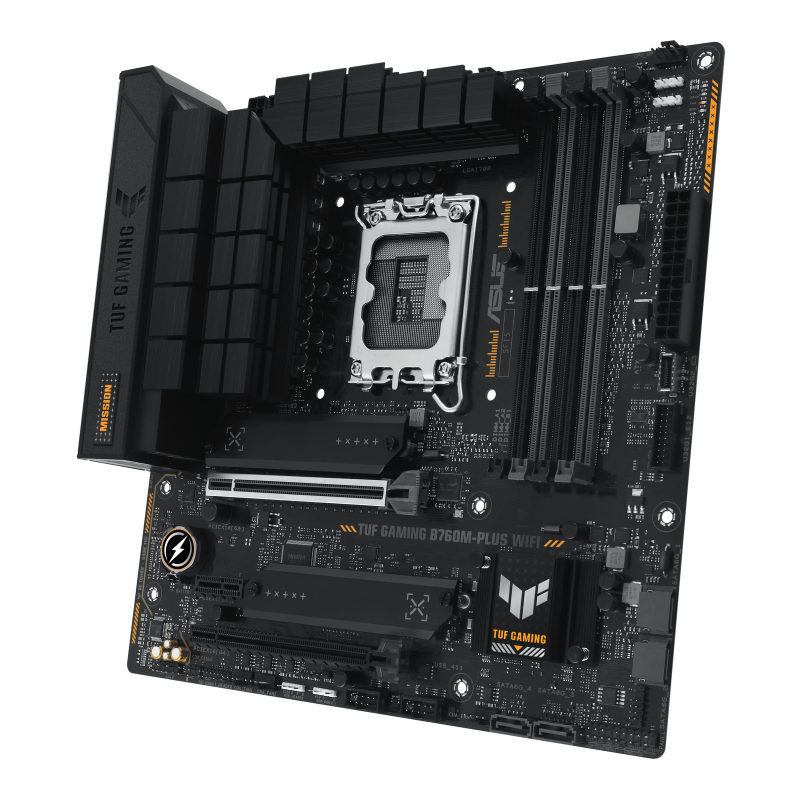

TUF GAMING B760M-PLUS WIFI ― Intel® B760チップセット搭載 mATX マザーボード

基本仕様

対応CPU

Intel® Socket LGA1700 for 13th Gen Intel Core & 12th Gent Intel®® Core™™, Pentium® Gold and Celeron® Processors*
インテルターボブーストテクノロジー2.0およびインテル®®ターボブーストマックステクノロジー3.0**をサポート
※CPUサポート一覧は www.asus.com を参照してください。
** インテル®ターボブーストマックステクノロジー3.0のサポートは、CPUタイプによって異なります。

搭載チップセット

インテル® B760チップセット

メインメモリー

4 x DIMM スロット、最大 128GB、DDR5 7200 +(OC)/7000 (OC)/6800 (OC)/6600 (OC)/6400 (OC)/ 6200 / 6000 (OC)/ 5800 (OC)/ 5600/ 5400/ 5200/ 5000/ 5000/ 4800 非 ECC、バッファなしメモリ*
デュアルチャネルメモリアーキテクチャ
インテル®エクストリームメモリプロファイル(XMP)をサポート
オプティメムII
* サポートされるメモリの種類、データレート(速度)、およびDRAMモジュールの数は、CPUとメモリの構成によって異なります。詳細については、[サポート]タブのCPU/メモリサポートを参照するか、次のWebサイトにアクセスしてください https://www.asus.com/support/
* 非 ECC、バッファなしの DDR5 メモリは、オンダイ ECC 機能をサポートします。

グラフィックス機能

1 x ディスプレイポート**
1 x HDMI™ポート***
* グラフィック仕様は CPU の種類によって異なる場合があります。更新については、www.intel.com を参照してください。
** ディスプレイポート 1.4 で指定されている最大4K@60Hzをサポートします。
HDMI 2.1で指定されている4K@60Hzをサポートします。

拡張スロット

インテル®第13世代および第12世代プロセッサー
1 x PCIe 5.0 x16 スロット
インテル® B760チップセット
1 x PCIe 4.0 x16スロット(x4モードをサポート)
1 x PCIe 4.0 x1 スロット
- インストールされているデバイスの互換性を確保するために、サポートされている周辺機器のリストについては https://www.asus.com/support/ を参照してください。

ストレージ機能

合計で 2 x M.2 スロットと 4 x SATA 6Gb/s ポートをサポート*
インテル®第13世代および第12世代プロセッサー
M.2_1スロット(キーM)、タイプ 2242/2260/2280(PCIe 4.0 x4 モードをサポート)
インテル® B760チップセット
M.2_2スロット(キーM)、タイプ 2242/2260/2280 (PCIe 4.0 x4 モードをサポート)
4 x SATA 6 Gb/秒ポート
* インテル®ラピッドストレージテクノロジーは、SATA RAID 0/1/5/10をサポートしています。

Wi-Fi

無線LAN 6
2x2 Wi-Fi 6 (802.11 a/b/g/n/ac/ax)
2.4 / 5GHz周波数帯域をサポート
® Bluetooth v5.2*
*Bluetoothバージョンは異なる場合がありますので、最新の仕様についてはWi-Fiモジュールの製造元のWebサイトを参照してください。

オーディオ機能

Realtek 7.1サラウンドサウンドハイデフィニションオーディオコーデック
- サポート:ジャック検出、マルチストリーミング、フロントパネルジャック再タスク
-最大24ビット/ 192kHzの再生をサポート "
オーディオ機能
- オーディオシールド
- 背面オプティカル S/PDIF 出力ポート
- プレミアムオーディオコンデンサ
- 専用のオーディオPCB層

USB機能

背面 USB(合計 8 ポート)
1 x USB 3.2 Gen 2x2 ポート (1 x USB タイプ C®)
2 x USB 3.2 Gen 2 ポート (2 x タイプ A)
3 x USB 3.2 Gen 1 ポート (3 x タイプ A)
2 x USB 2.0 ポート (2 x タイプ A)
フロント USB (合計 7 ポート)
1 x USB 3.2 Gen 2 コネクタ (USB タイプ C® をサポート)*
1 x USB 3.2 Gen 1 ヘッダーは、追加の 2 つの USB 3.2 Gen 1 ポートをサポートします
2 x USB 2.0 ヘッダーは、追加の 4 つの USB 2.0 ポートをサポートします*

特別な機能

ASUSのTUF保護
- DIGI+ VRM (- DrMOSによるデジタル電源設計)
- ESDガード
- トゥフ・ランガルド
- 過電圧保護
- セーフスロットコア+
-ステンレス鋼バックI / O
ASUS Q-デザイン
- M.2 Qラッチ
- Q-DIMM
- Q LED (CPU [赤], ドラム [黄], VGA [白], ブートデバイス [黄緑])
- Qスロット
ASUSサーマルソリューション
- M.2ヒートシンク
-VRMヒートシンク設計
ASUS EZ DIY
- CPUソケットレバープロテクター
- プロクール
-プリマウントされたI / Oシールド
- セーフディム
オーラシンク
- オーラRGBヘッダー
- アドレス指定可能な第 2 世代ヘッダー

ソフトウェア機能

ASUS専用ソフトウェア
武器箱
- オーラクリエーター
- オーラシンク
- ファンエクスパート2+
- 省電力
- 双方向AIノイズキャンセリング
AI スイート 3
  デジ+ VRM
- パソコンクリーナー
タフゲーミングCPU-Z
DTS オーディオ処理
ミアサス
ゲーマーのためのノートン360
ウィンラー
UEFI BIOS
ASUS EZ DIY
- ASUSのクラッシュフリーBIOS 3
- ASUS EZフラッシュ3
- ASUS UEFI BIOS EZ モード

背面インターフェース

1 x USB 3.2 Gen 2x2 ポート (1 x USB タイプ C®)
2 x USB 3.2 Gen 2 ポート (2 x タイプ A)
3 x USB 3.2 Gen 1 ポート (3 x タイプ A)
2 x USB 2.0 ポート (2 x タイプ A)
1×ディスプレイポート
1×HDMI™ポート
1×Wi-Fiモジュール
1×リアルテック2.5Gbイーサネットポート
5 xオーディオジャック
1 x 光 S/PDIF 出力ポート

基板上インターフェース

I/Oコネクタ ファンおよび冷却関連
1 x 4ピンCPUファンヘッダー
1 x 4 ピン CPU 光学ファン ヘッダー
1 x 4ピンAIOポンプヘッダー
3 x 4 ピンシャーシファンヘッダー
電力関連
1 x 24ピン主電源コネクタ
1 x 8ピン+12V電源コネクタ
1 x 4ピン+12V電源コネクタ
ストレージ関連
2 x M.2スロット(キーM)
4 x SATA 6 Gb/秒ポート
ティッカー
1 x USB 3.2 Gen 2 コネクタ (USB タイプ C® をサポート)
1 x USB 3.2 Gen 1 ヘッダーは、追加の 2 つの USB 3.2 Gen 1 ポートをサポートします
2 x USB 2.0 ヘッダーは、追加の 4 つの USB 2.0 ポートをサポート
雑
3 x アドレス指定可能な Gen 2 ヘッダー
1 x オーラ RGB ヘッダー
1 x クリア CMOS ヘッダー
1 x フロントパネルオーディオヘッダー (AAFP)
1 x 20-3ピンシステムパネルヘッダー、シャーシ侵入機能付き
1×サンダーボルト™(USB4®)ヘッダー

主な付属品

ケーブル
2 x SATA 6Gb/s ケーブル
雑
1×ASUSのWi-Fi移動アンテナ
1 x M.2ラバーパッケージ
1 x M.2 SSD用スクリューパッケージ
1×TUFゲーミングステッカー
ドキュメンテーション
1 x TUF認定カード
1 xユーザーガイド

BIOS機能

128 メガバイトのフラッシュROM, UEFI AMI BIOS

管理機能

WOL by PME, PXE

対応OS

ウィンドウズ 11, ウィンドウズ®® 10 64 ビット

フォームファクター

mATXフォームファクタ
9.6インチ x 9.6インチ ( 24.4 cm x 24.4 cm )

パッケージサイズ

幅(W)

27.5cm

奥行(D)

6.8cm

高さ(H)

27.5cm

本体サイズ

重量

1.7kg

法令関連

電気用品安全(PSE)

対象外

電波法(TELEC認証)

TELEC対応

RoHS対応

RoHS対応
