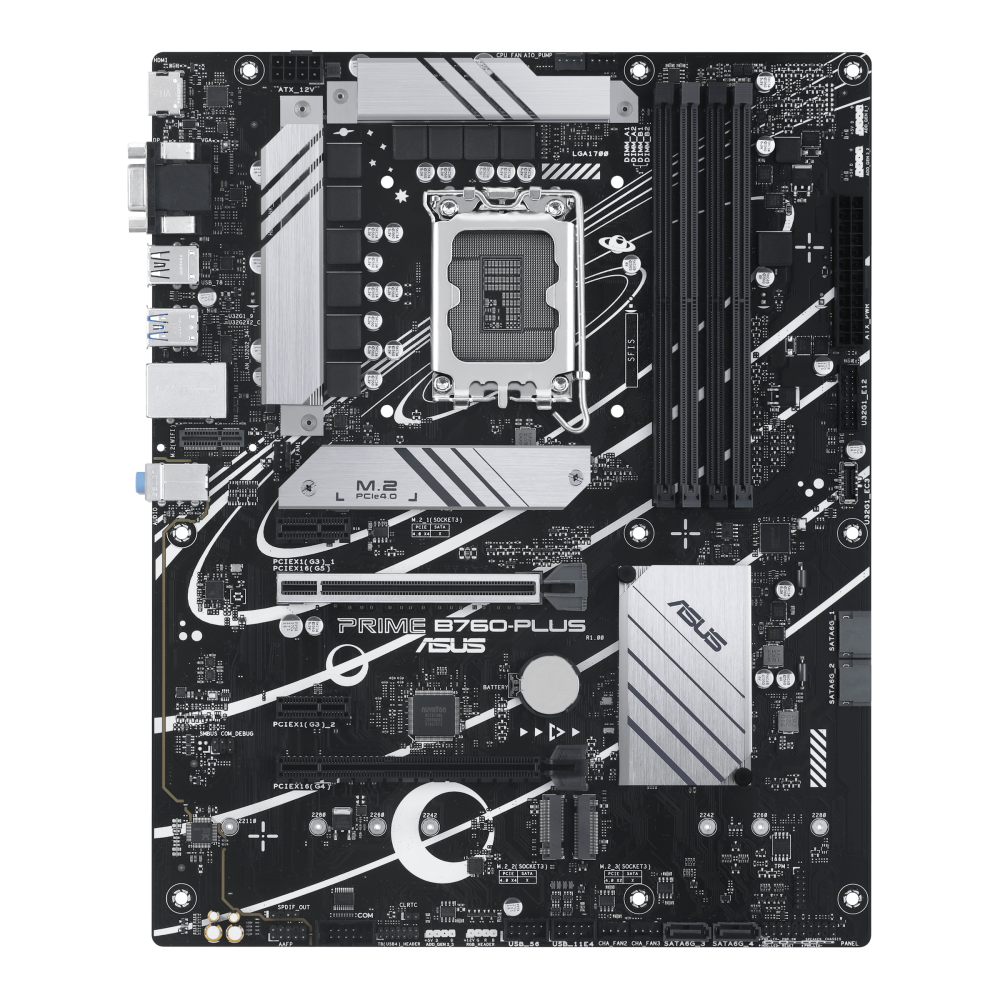

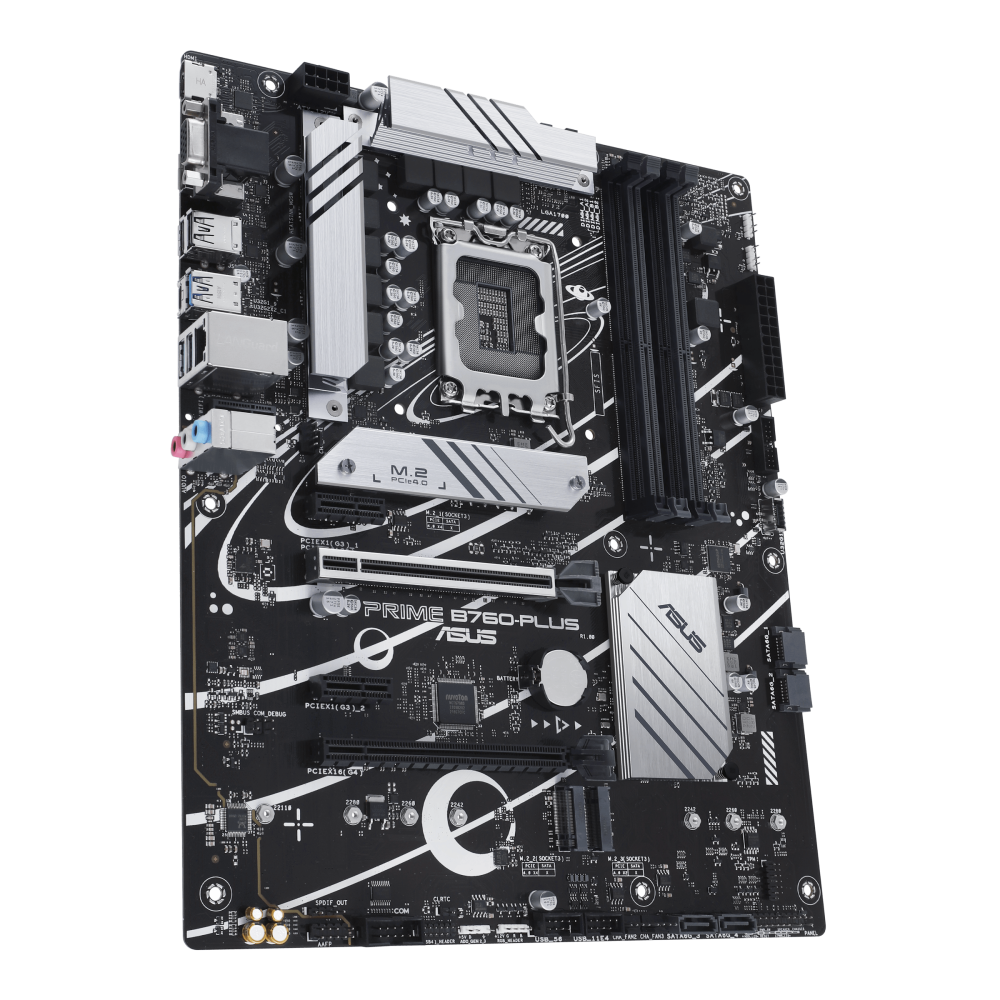

PRIME B760-PLUS ― Intel® B760チップセット搭載LGA1700 ATXマザーボード

基本仕様

対応CPU

Intel® Socket LGA1700 for 13th Gen Intel Core & 12th Gent Intel®® Core™™, Pentium® Gold and Celeron® Processors*
インテルターボブーストテクノロジー2.0およびインテル®®ターボブーストマックステクノロジー3.0**をサポート
※CPUサポート一覧は www.asus.com を参照してください。
** インテル®ターボブーストマックステクノロジー3.0のサポートは、CPUタイプによって異なります。

搭載チップセット

インテル® B760チップセット

メインメモリー

4 x DIMM、最大 128GB、DDR5 7200 +(OC)/7000 (OC)/6800 (OC)/6600 (OC)/6400 (OC)/ 6200 (OC)/ 6000 (OC)/ 5800 (OC)/ 5600/ 5400/ 5200/ 5000/ 4800 非 ECC、バッファなしメモリ*
デュアルチャネルメモリアーキテクチャ
インテル®エクストリームメモリプロファイル(XMP)をサポート
オプティメムII
※サポートされるメモリの種類、データレート(速度)、DRAMモジュールの数は、CPUとメモリの構成によって異なります。詳細については、[サポート]タブのCPU/メモリサポートを参照するか、https://www.asus.com/support/ にアクセスしてください。
* 非 ECC、バッファなしの DDR5 メモリは、オンダイ ECC 機能をサポートします。

グラフィックス機能

1 x ディスプレイポート**
1 x VGAポート
1 x HDMI™ ポート***
* グラフィック仕様は CPU の種類によって異なる場合があります。更新については、www.intel.com を参照してください。
** ディスプレイポート 1.4 で指定されている最大4K@60Hzをサポートします。
HDMI™ 2.1で指定されている4K@60Hzをサポートします。

拡張スロット

インテル®第13世代および第12世代プロセッサー
1 x PCIe 5.0 x16 スロット
インテル® B760チップセット
1 x PCIe 4.0 x16スロット(x4モードをサポート)
2 x PCIe 3.0 x1 スロット
注:インストールされているデバイスの互換性を確保するために、サポートされている周辺機器のリストについては https://www.asus.com/support/ を参照してください。

ストレージ機能

合計で 3 x M.2 スロットと 4 x SATA 6Gb/s ポートをサポート*
インテル®第13世代および第12世代プロセッサー
M.2_1スロット(キーM)、タイプ 2242/2260/2280(PCIe 4.0 x4 モードをサポート)
インテル® B760チップセット
M.2_2スロット(キーM)、タイプ2242/2260/2280/22110(PCIe 4.0 x4モードをサポート)
M.2_3スロット(キーM)、タイプ 2242/2260/2280 (PCIe 4.0 x2 モードをサポート)
4 x SATA 6 Gb/秒ポート
* インテル®ラピッドストレージテクノロジーは、SATA RAID 0/1/5/10をサポートしています。

Wi-Fi

垂直 M.2 スロットのみ (Key E, CNVi および PCIe)*
※Wi-Fiモジュールは別売りです。

USB機能

背面USB(合計6ポート)
1 x USB 3.2 Gen 2x2 ポート (1 x USB タイプ C®)
2 x USB 3.2 Gen 2 ポート (2 x タイプ A)
1 x USB 3.2 Gen 1 ポート (1 x タイプ A)
2 x USB 2.0 ポート (2 x タイプ A)
フロント USB (合計 7 ポート)
1 x USB 3.2 Gen 1 コネクタ (USB タイプ C® をサポート)
1 x USB 3.2 Gen 1 ヘッダーは、2 つの追加の USB 3.2 Gen 1 ポートをサポートします
2 x USB 2.0 ヘッダーは 4 つの追加 USB 2.0 ポートをサポート

オーディオ機能

リアルテック7.1サラウンドサウンドハイデフィニションオーディオコーデック*
- サポート:ジャック検出、マルチストリーミング、フロントパネルジャック再タスク
- 最大24ビット/ 192kHzの再生をサポート
オーディオ機能
- オーディオシールド
- プレミアムオーディオコンデンサ
- 専用のオーディオPCB層
* 7.1 サラウンド サウンド オーディオ出力をサポートするには、前面パネルに HD オーディオ モジュールを搭載したシャーシが必要です。

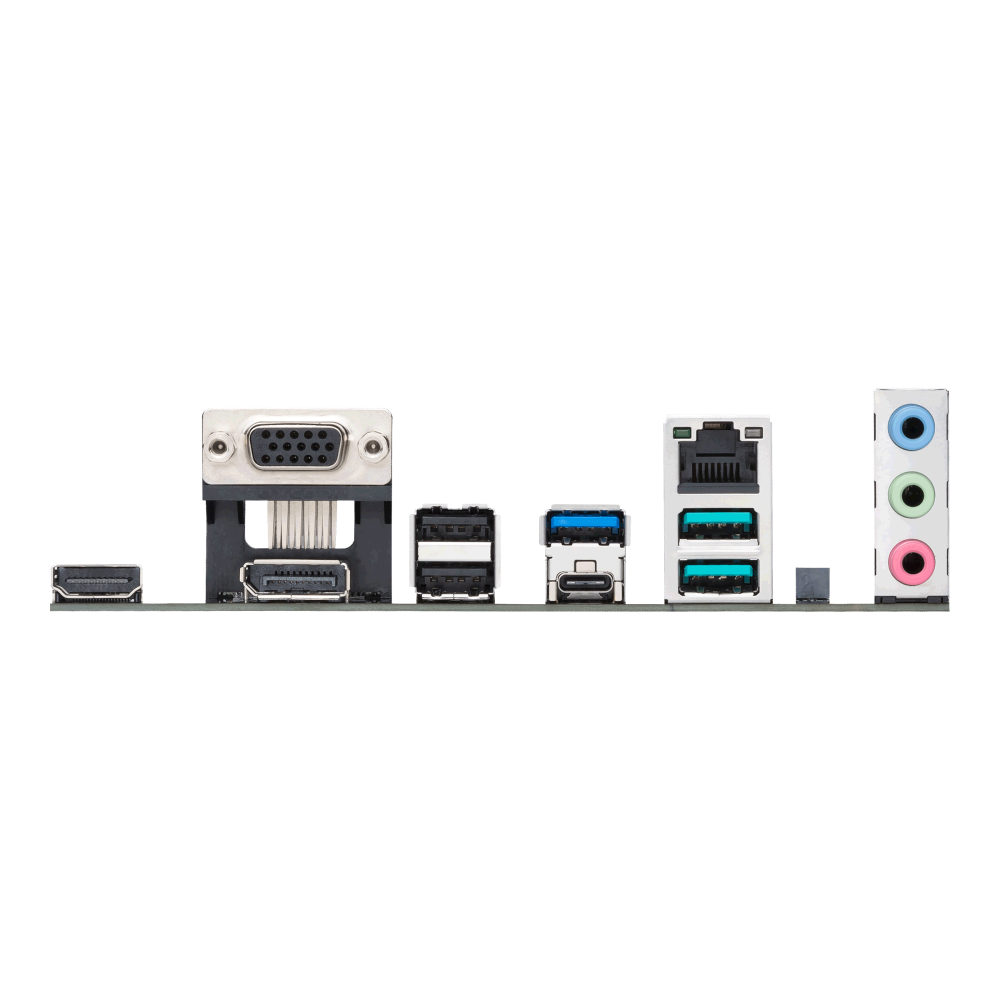

背面インターフェース

1 x USB 3.2 Gen 2x2 ポート (1 x USB タイプ C®)
2 x USB 3.2 Gen 2 ポート (2 x タイプ A)
1 x USB 3.2 Gen 1 ポート (1 x タイプ A)
2 x USB 2.0 ポート (2 x タイプ A)
1×ディスプレイポート
1 x VGAポート
1×HDMI™ポート
1 x垂直M.2スロット(キーE)
1×リアルテック2.5Gbイーサネットポート
3×オーディオジャック

特別な機能

ASUS 5XプロテクションIII
- デジ+ VRM
- ランガルド
- 過電圧保護
- セーフスロットコア+
-ステンレス鋼バックI / O
ASUS Q-デザイン
- Q-DIMM
- Q-LEDコア
- Qスロット
ASUSサーマルソリューション
- M.2ヒートシンク
-VRMヒートシンク設計
ASUS EZ DIY
- プロクール
オーラシンク
- オーラRGBヘッダー
- アドレス指定可能な第 2 世代ヘッダー

BIOS機能

128 メガバイトのフラッシュROM, UEFI AMI BIOS

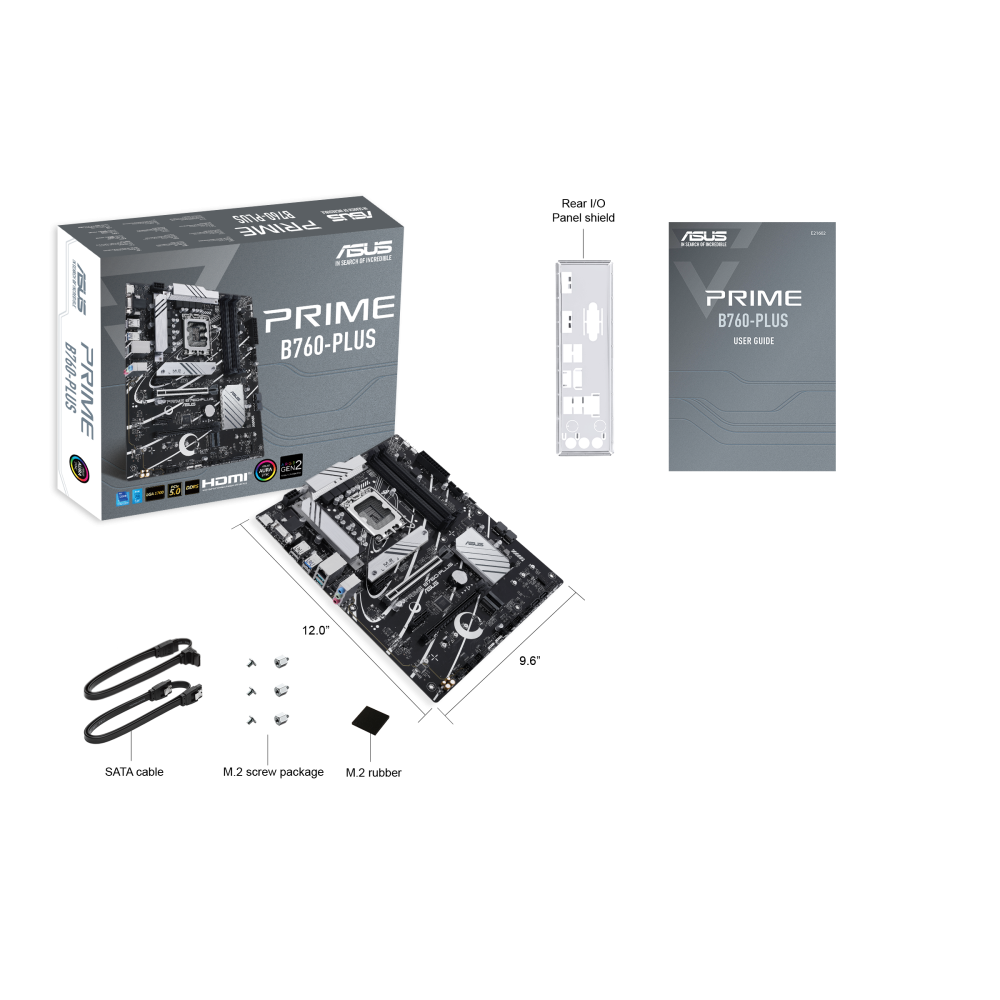

主な付属品

ケーブル
2 x SATA 6Gb/s ケーブル
雑

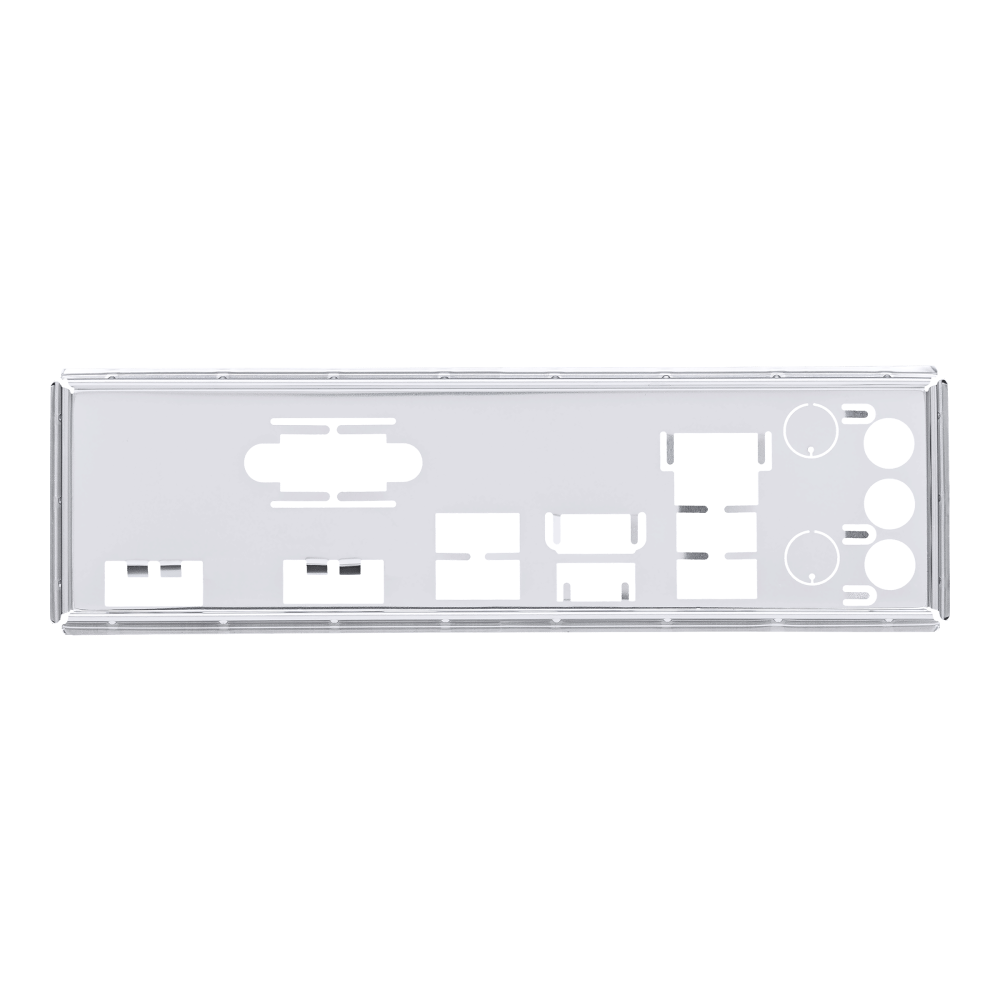

1 x I/O シールド
1 x M.2ラバーパッケージ
2 x M.2 SSD用スクリューパッケージ
ドキュメンテーション
1 xユーザーガイド

パッケージサイズ

幅(W)

26.6cm

奥行(D)

5.3cm

高さ(H)

32.8cm

本体サイズ

重量

1.2kg

法令関連

電気用品安全(PSE)

対象外

電波法(TELEC認証)

対象外

RoHS対応

RoHS対応
