・PCIExpress x1_1
・PCIExpress x1_2
・PCIExpress x1_3
・eSATA 6GB
BIOSのデフォルト設定では PCIExpress x1_1 スロットが無効に設定されているため、そのままではこのスロットを使用することができません。PCIExpress x1_1 を有効とするためには、以下のBIOS設定を変更します。
Advanced > Onboard Device Configuration > PCI Express X16_3 slot(black)Bandwidth
を [X1mode] に変更
なお、上記の設定をすることにより eSATA 6GB ポートが無効となりますのでご注意ください。

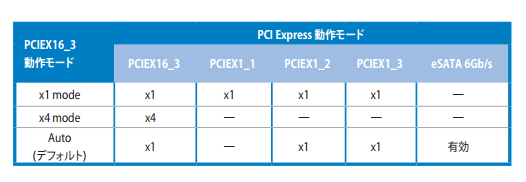

以下に、BIOSの各設定値と使用できるインタフェースの対応表を示します。(※製品マニュアル P1-21より抜粋)
